一、EL測試概述
電致發光（Electroluminescence，簡稱EL）測試是一種重要的光伏組件檢測技術，通過在太陽能電池上施
加正向偏壓使其發光，從而檢測電池片的缺陷和性能問題。傳統的EL測試需要在暗室環境下進行，
而白天EL測試技術則克服了這一限制，實現了在強光環境下的有效檢測。
二、白天EL測試原理
1. 基本工作原理
白天EL測試的核心原理與傳統EL相同，都是基于半導體材料的電致發光現象：
對光伏組件施加正向偏壓，注入少數載流子
電子與空穴在PN結附近復合釋放光子
光子波長通常在紅外波段（硅電池約1150nm）
2. 白天環境挑戰與解決方案
白天測試面臨的主要挑戰是太陽光的強烈干擾，解決方案包括：
光學濾波技術：使用窄帶通濾波器（中心波長約1150nm，帶寬30-50nm）
強電流注入：提高注入電流增強EL信號強度
同步檢測技術：利用調制和鎖相放大技術提取微弱信號
圖像處理算法：背景光扣除和信號增強算法
三、關鍵技術組成
1. 光學成像系統
高靈敏度InGaAs紅外相機（響應范圍400-1700nm）
定制化光學透鏡組
窄帶通紅外濾光片（典型參數：中心波長1150nm，半高寬40nm）
2. 電學激勵系統
高電流電源（可達組件Isc的1.2-1.5倍）
快速開關控制單元（μs級響應）
四線制測量減少線路損耗
3. 同步控制單元
精確的時序控制器
相機曝光與電流脈沖同步
多幀平均降噪
4. 圖像處理系統
背景光場校正算法
自適應對比度增強
缺陷自動識別算法
四、測試流程
組件預處理：清潔表面，確認電氣連接
參數設置：根據組件類型設置電流大小（通常為Isc的1.1-1.3倍）
脈沖激勵：施加短時大電流（典型50-200ms）
圖像采集：同步觸發紅外相機曝光
圖像處理：背景扣除、增強處理
結果分析：缺陷識別與分類
五、應用領域

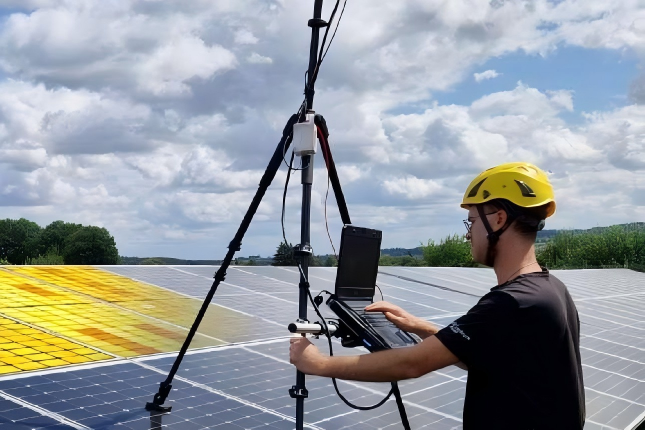

光伏電站檢測：無需拆卸組件，白天快速巡檢
生產線質量控制：在線100%檢測
組件衰減分析：PID、LID等衰減機制研究
系統故障診斷：熱斑、隱裂、焊接缺陷等識別
六、技術優勢
無需暗室：直接白天戶外測試
高效率：單組件測試時間<30秒
高分辨率：可檢測微裂紋（<2mm）
定量分析：部分系統支持發光強度量化
七、技術限制
電流需求大：需要大電流電源（可達10A以上）
電池類型限制：對薄膜組件效果較差
白天EL測試技術解決了光伏檢測中的環境限制問題，為光伏電站的運維和質檢提供了高效便捷的工具。
隨著光學技術和圖像處理算法的進步，該技術正向著更高靈敏度、智能化和多功能集成的方向發展。
